Hola amigos de la comunidad Hive Diy, ¿cómo están? Dios les bendiga. Espero que se encuentren muy bien y que la estén pasando increíble. El día de hoy les quiero compartir una reparación que acabo de hacer. Es de un micrófono de karaoke, que la verdad tenía bastante tiempo guardado porque dejó de funcionar hace tiempo, y bueno, en realidad quienes lo usaban era mi hermano y mi primo y a veces unos vecinos que lo usaban para jugar cantando, en fin, después que dejó de funcionar y empezó a fallar, lo guardaron, y bueno, hoy revisando unas cosas en el depósito, lo conseguí y decidí revisarlo.
Lo primero que hice fue ubicar las herramientas de trabajo que iba a utilizar, las cuales fueron por supuesto el micrófono, un destornillador de estría, una pinza, mi probador de continuidad casero que hice recientemente, un poco de estaño y mi cautin.
Hello friends of the Hive DIY community, how are you? God bless you. I hope you're all doing well and having a wonderful time. Today I want to share a repair I just completed. It's a karaoke microphone, which I've had sitting around for quite some time because it stopped working a while ago. Well, it was actually my brother and cousin who used it, and sometimes some neighbors who used it to sing along. Anyway, after it stopped working and started to malfunction, they put it away. Well, today, while looking through some things in the storage unit, I found it and decided to check it out.
The first thing I did was locate the tools I was going to use, which were, of course, the microphone, a slotted screwdriver, a pair of pliers, my homemade continuity tester that I made recently, some solder, and my soldering iron.

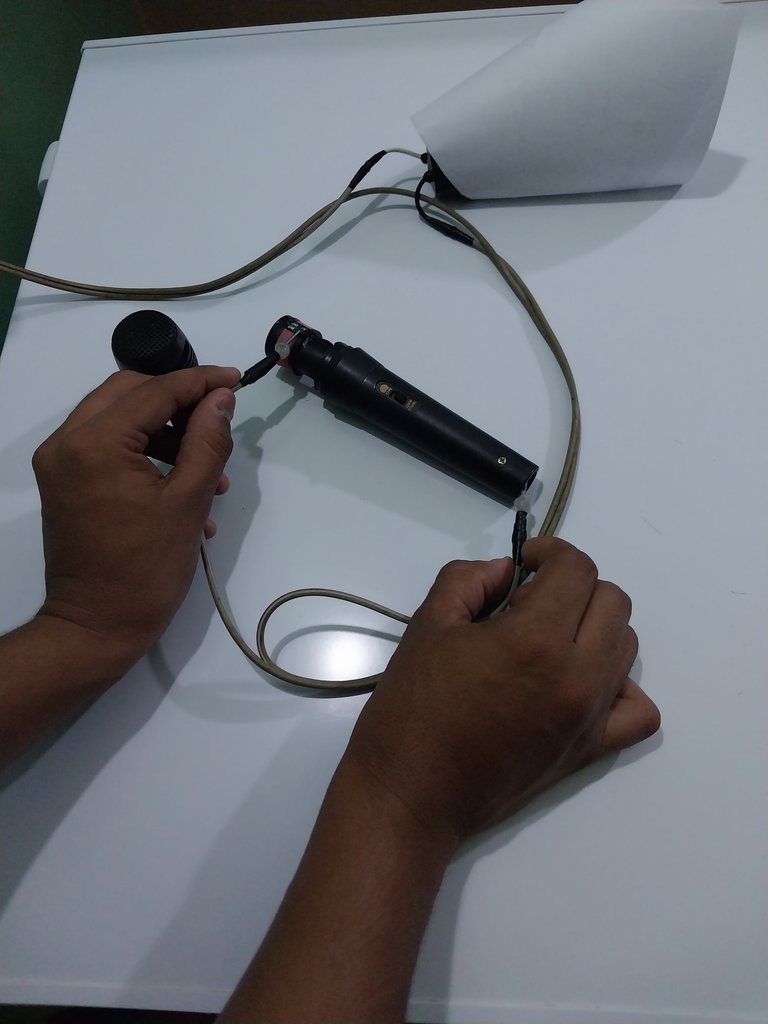

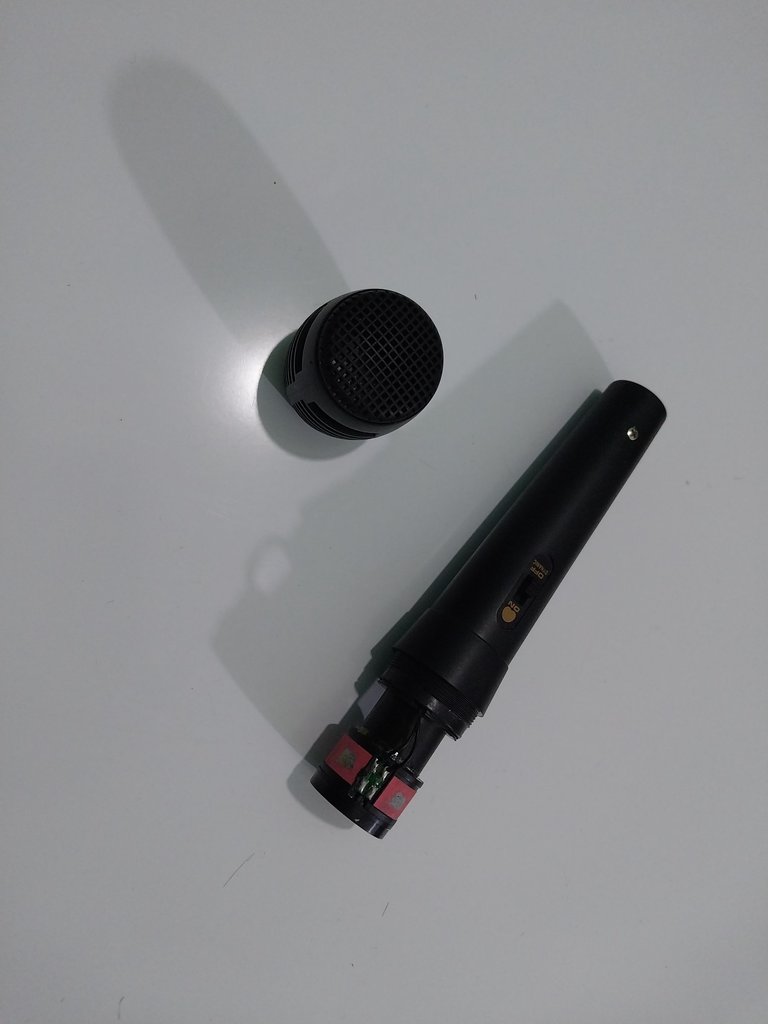

Para empezar, tuve que desenroscar la tapa del micrófono para ver si los cables estaban soldados correctamente en la membrana, luego de verificar la soldadura vi que todo estaba en orden pero para asegurarme de que no hubiese un mal contacto en el resto del micrófono, quise utilizar mi probador casero para de esa forma y de ir descartando posibilidades; así que enchufe mi probador casero, fijé una de las puntas a los contactos de la membrana y la otra punta a los pines que están en la parte inferior del micrófono, y lo que me conseguí es que el bombillo no se iluminó de manera continua, si no que parpadeaba y en ocasiones ni encendía, lo cual quería decir que no había un buen contacto.

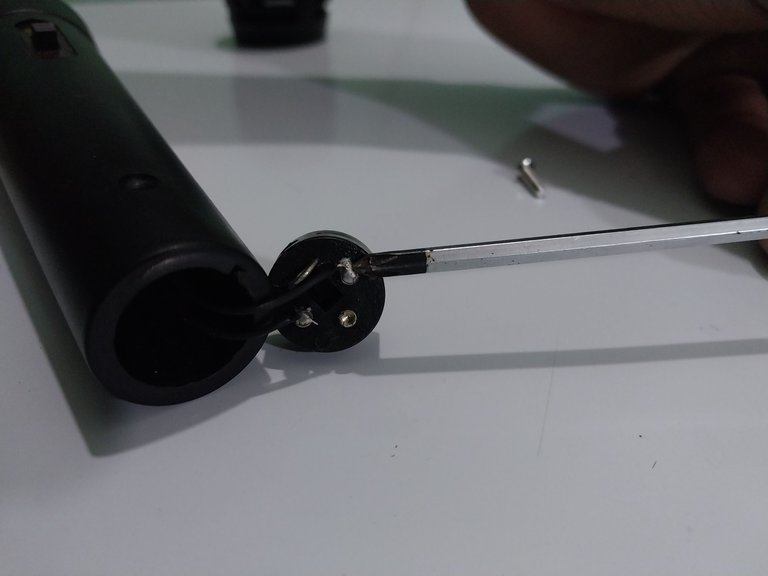

Luego de detectar un posible problema, tomé mi destornillador de estría y procedí a retirar la parte inferior que es donde se encuentran los pines machos XLR, que es a donde se conecta el cable, así que destapé y evidentemente me conseguí con lo que pensaba, los contactos en el pin del conector XLR no estaban bien soldados, si no que uno estaba suelto, y el otro apenas sujetado por un hilo se cobre, y es por esa razón que cuando probé la continuidad, el bombillo encendía de manera intermitente, o en ocasiones ni encendía y bueno todo eso debido al mal contacto.
To start, I had to unscrew the microphone cover to see if the wires were properly soldered to the membrane. After checking the soldering, I saw that everything was in order, but to make sure there wasn't a bad contact with the rest of the microphone, I wanted to use my homemade tester to rule out possibilities. So I plugged in my homemade tester, attached one of the leads to the membrane contacts, and the other to the pins on the bottom of the microphone. What I found was that the bulb didn't light up continuously; instead, it flickered and sometimes didn't turn on at all, which meant there was no good contact.
After detecting a possible problem, I took my slotted screwdriver and proceeded to remove the bottom part where the XLR male pins are located, which is where the cable connects, so I uncovered it and obviously I got what I thought, the contacts on the XLR connector pin were not properly soldered, but one was loose, and the other was barely held by a copper wire, and that is why when I tested the continuity, the bulb turned on intermittently, or sometimes it did not turn on at all and well all of that was due to poor contact.

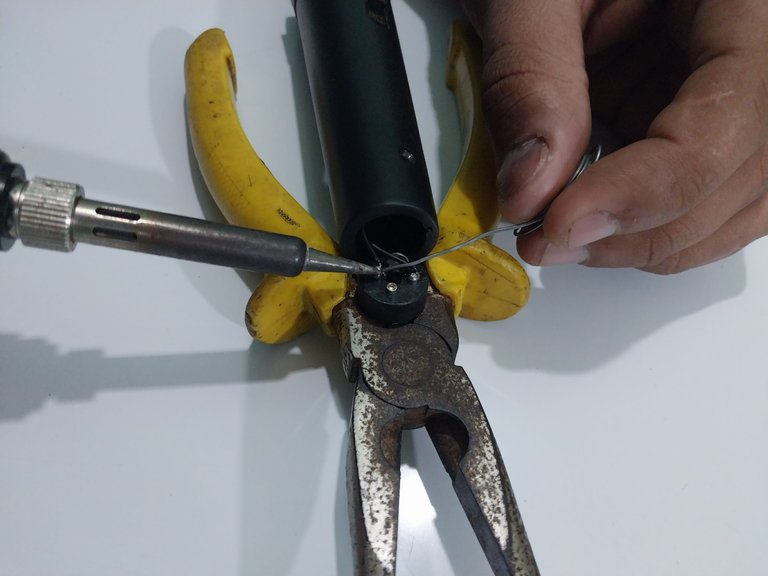

Una vez detectado el problema, acomodé mi micrófono y los pines sobre una pinza de manera que no se moviera. Luego de eso, procedí a soldarlo. La punta que estaba floja, lo que hice fue reforzarla con un punto estaño, de manera que quedase bien fijada, mientras que la punta que ya estaba casi despegada la despegué para así poder descubrí un poco más de cobre y para que a la hora de soldar hubiese un mejor contacto; y de esa manera procedí a soldar.

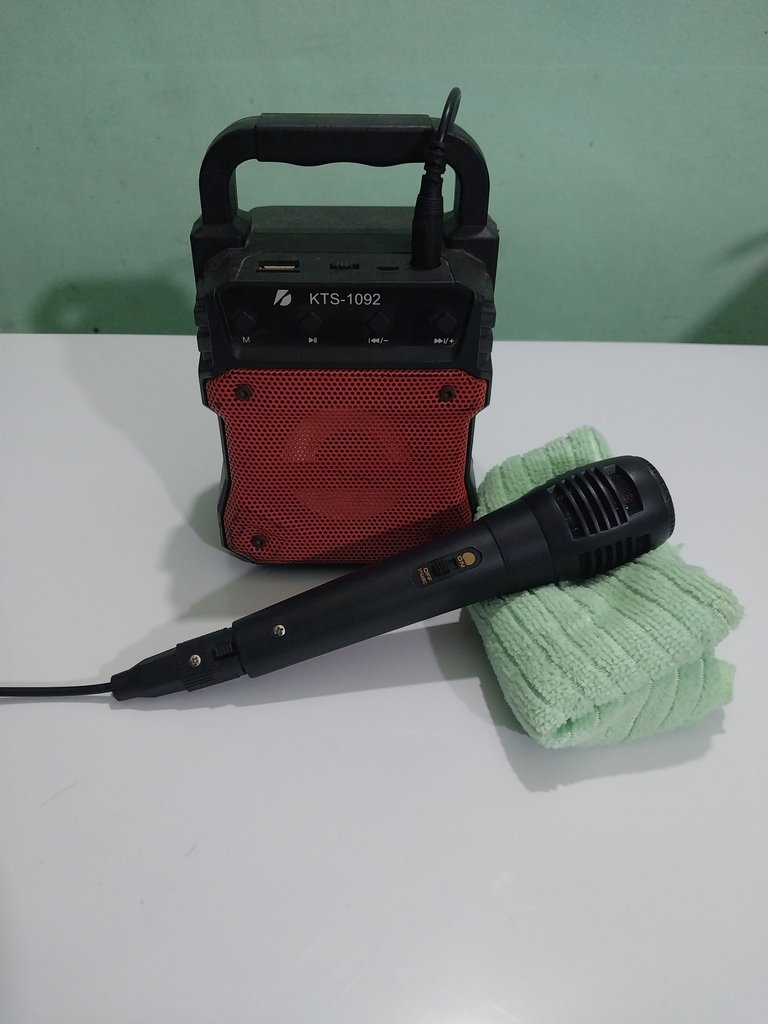

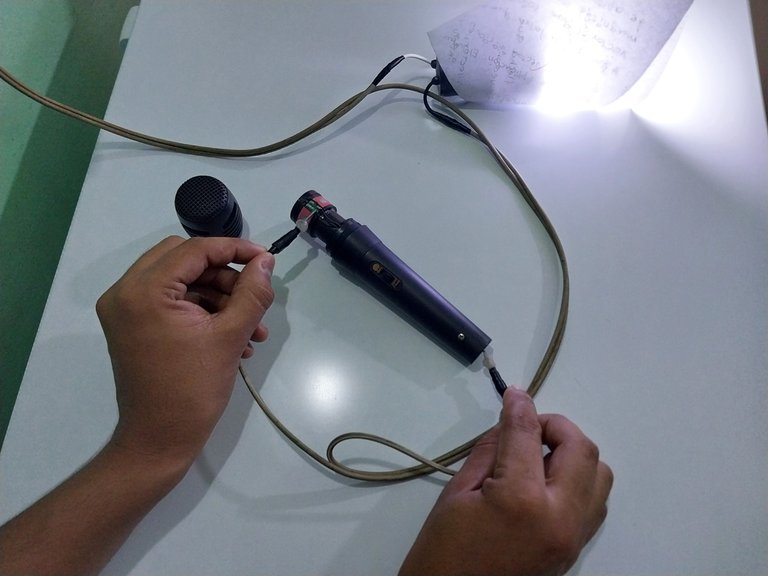

Luego de soldar limpie la soldadura un poco y bueno, el resultado fue una soldadura limpia e impecable, luego de eso procedí a armar el micrófono, con ayuda de la pinza fijé bien el conector XLR en la parte inferior para así atornillar, y después procedí a probarlo con mi probador de continuidad casero, y esta vez el bombillo encendió inmediatamente sin apagarse ni parpadear, lo cual quiere decir que el contacto quedó excelente. Luego de eso, tomé mi radio de karaoke lo encendí, conecté el micrófono y ahí si quedó sonando excelente, tal cual como si estuviese nuevo jaja.
Once I identified the problem, I secured my microphone and the pins to a clamp so they wouldn't move. After that, I proceeded to solder it. I reinforced the loose tip with a spot of solder to keep it securely in place. I peeled back the tip, which was already almost detached, to expose a bit more copper and make better contact when soldering. I then proceeded to solder.
After soldering I cleaned the solder a little and well, the result was a clean and impeccable solder, after that I proceeded to assemble the microphone, with the help of the pliers I fixed the XLR connector well at the bottom to screw it in, and then I proceeded to test it with my homemade continuity tester, and this time the bulb turned on immediately without turning off or blinking, which means that the contact was excellent. After that, I took my karaoke radio, turned it on, connected the microphone and there it started sounding excellent, just like if it was new haha.
Y bueno, fue una práctica muy sencilla, muy útil, y espero que a ustedes también les pueda servir. Y ya sin más que decirles. Bendiciones y hasta la próxima.
Well, it was a very simple, very useful practice, and I hope it can be useful to you too. And that's it. Blessings, and until next time.
